轴类视觉尺寸检测设备（方案）

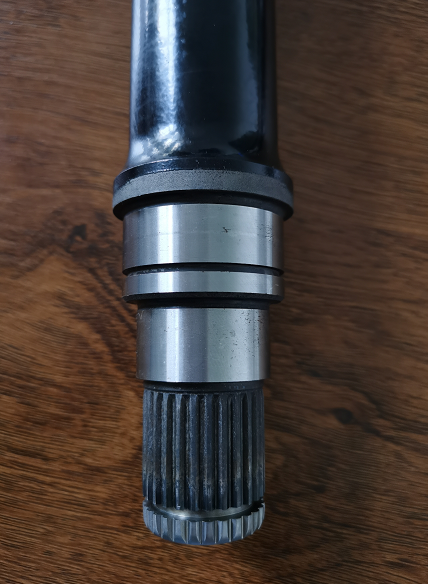

1、检测产品：（例）
2、检测要求：
几何精度检测： （1）在线式设备； （2）尺寸检测，最高精度±0.02mm； （3）检测节拍≤5s。

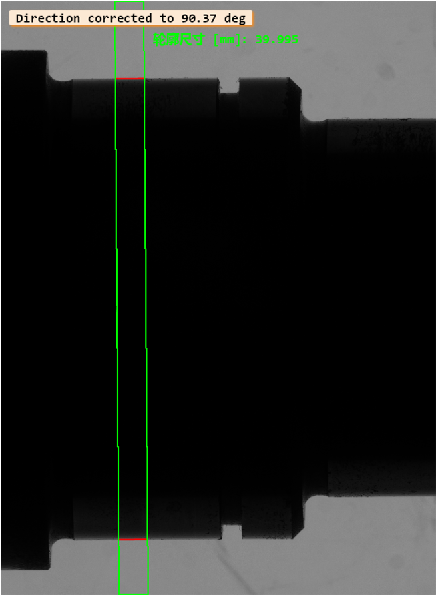

3、检验示列：

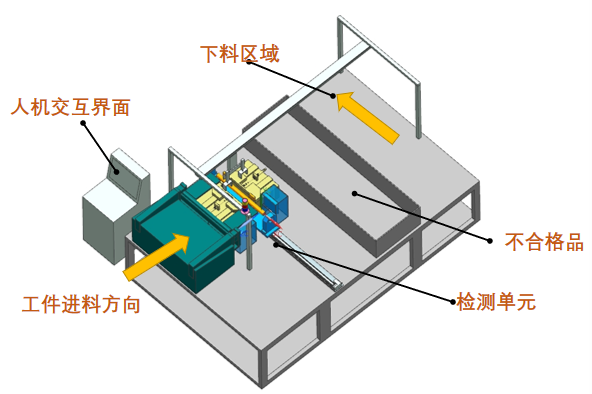

4、视觉检测设备结构：
5、视觉检测设备指标：
|
名称 |
技术要求 |
技术参数 |
单位 |
|
|
测量节拍 |
/ |
5 |
秒/个 |
|
|
人机工程 |
操作台离地高度 |
900 |
mm |
|
|
操作系统 |
Win10 |
/ |
||
|
机床自动化状态 |
半自动/全自动 |
全自动 |
||
|
三色指示灯代表 |
红色 |
故障 |
||
|
黄色 |
待料/暂停 |
|||
|
绿色 |
正常 |
|||
|
工作环境 |
无强磁无腐蚀性液体 |
/ |
/ |
|
|
工作温度 |
/ |
-20~50° |
||
|
存储温度 |
/ |
-30~60° |
||
|
设备颜色 |
参考《GSB05-1426-2001》标准 |
根据客户要求 |
||
|
电源 |
工作电压：单相交流220V 50HZ |
± 10% |
/ |
|
|
功率 |
≤ 5.5 |
KW |
||
|
进线电源线径 (截面积) |
≤ 2 |
mm² |
||
|
压缩空气 |
干燥过滤气源 |
0.5 |
MPa |
|
|
视觉检测设备外形尺寸 |
可根据客户需求调整 |
米 |
||
|
噪音 |
/ |
＜70 |
dB |
|
